活性炭过滤器


工作原理
       活性炭过滤器是利用颗粒活性炭进一步去除机械过滤器出水中的残存的余氯、有机物、悬浮物的杂质,为后续的反渗透处理提供良好条件。
       活性炭过滤器主要利用含碳量高、分子量大、比表面积大的活性炭有机絮凝体对水中杂质进行物理吸附,达到水质要求,当水流通过活性炭的孔隙时,各种悬浮颗粒、有机物等在范德华力的作用下被吸附在活性炭孔隙中;同时,吸附于活性炭表面的氯(次氯酸)在炭表面发生化学反应,被还原成氯离子,从而有效地去除了氯,确保出水余氯量小于0.1ppm,满足RO膜的运行条件。随时间推移活性炭的孔隙内和颗粒之间的截留物逐渐增加,使滤器的前后压差随之升高,直至失效。在通常情况下,根据过滤器的前后压差,利用逆向水流反洗滤料,使大部分吸附于活性炭孔隙中的截留物剥离并被水流带走,恢复吸附功能;当活性炭达到饱和吸附容量彻底失效时,应对活性炭再生或更换活性炭,以满足工程要求。
       当活性碳过滤器因截留过量的机械杂质而影响其正常工作,则可用反冲洗的方法来进行清洗。利用逆向进水,使过滤器内砂滤层松动,可使粘附于滤料表面的截留物剥离并被反冲水流带走,有利于排除滤层中的沉渣、悬浮物等,并防止滤料板结,使其充分恢复截污、除氯能力,从而达到清洗的目的。反洗以进出口压差参数设置来控制反冲洗周期,一般为三至四天,具体须视原水浊度而定。

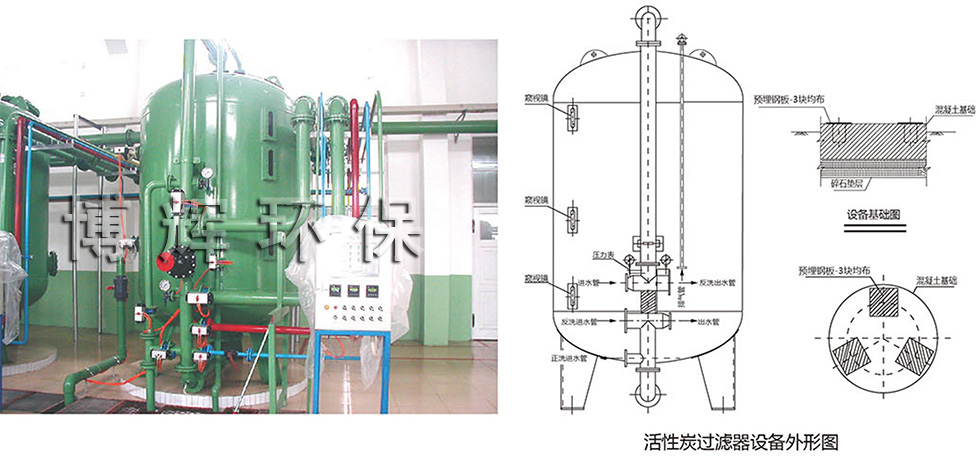

结构特点
       设备本体是带上下椭圆封头的圆柱形钢结构,过滤器材质为Q235―A或304不锈钢,内衬硫化橡胶防腐,内部在进水口设有布水器,下部设有集水装置,集水装置上填装1200mm的活性碳和200mm的石英砂。
       活性炭过滤器所填活性炭为果壳炭,具有比重轻、孔隙率大、耐磨性强、吸附容量大的优点。

活性炭过滤器规格型号参数表
型号 罐体尺寸
φ×H(mm)
设计滤速
m/M2.h
处理水量
(m3/h)
接口尺寸(mm) 运行重量
(t)
过滤进水
反洗出水
过滤出水
反洗进水
排气口
BH-XT600 φ600×2600 15-20 ~3 40 40 15 0.65
BH-XT800 φ800×3028 15-20 ~5 65 65 15 1.00
BH-XT1000 φ1000×3840 15-20 ~7.5 65 65 15 1.45
BH-XT1200 φ1200×4250 15-20 ~11 80 80 20 1.80
BH-XT1500 φ1500×4595 15-20 ~17 100 100 20 2.50
BH-XT1600 φ1600×4590 15-20 ~20 100 100 20 3.00
BH-XT1800 φ1800×4620 15-20 ~25 125 125 20 3.50
BH-XT2000 φ2000×4655 15-20 ~31 125 125 20 4.00
BH-XT2200 φ2200×4655 15-20 ~37 150 150 20 4.50
BH-XT2400 φ2400×4700 15-20 ~45 150 150 20 4.9
BH-XT2500 φ2500×4751 15-20 ~49 150 150 20 5.10
BH-XT2600 φ2600×4850 15-20 ~53 200 200 20 5.40
BH-XT2800 φ2800×4950 15-20 ~61 200 200 20 5.90
BH-XT3000 φ3000×5110 15-20 ~70 200 200 20 6.30
BH-XT3200 φ3200×5620 15-20 ~80 250 250 20 6.70
BH-XT3600 φ3600×5880 15-20 ~100 250 250 20 7.00
进水浊度(NTU) 进水<10NTU,出水浊度<3NTU。
进水水压(mpa) ≥0.15mpa
反冲洗进水水压(mpa) ≥0.10mpa
运行周期(小时) 20-30小时
反洗方式(混合) 水洗,或气水结合反洗
反洗耗水(水) 1-3%
反洗强度(水) 4-15L/s.m2
反洗历时(分钟) 5-10min
概述

硬聚氯乙烯活性碳过滤器规格及性能

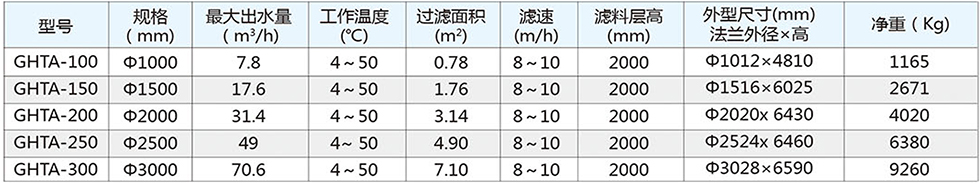

钢制活性碳过滤器规格及性能
